Редуктор РЧУ-63

цена по запросу

РЧУ-63. Червячный универсальный одноступенчатый редуктор, предназначенный для увеличения крутящего момента за счёт уменьшения частоты вращения выходного вала. Редуктор РЧУ с межосевым расстоянием 63 мм выпускался как предшественник редуктора 2Ч-63 и является почти полным его аналогом.

Пример обозначения универсального червячного редуктора РЧУ-63 с межосевым расстоянием А=63 мм, передаточным отношением u=10, выполняемым по схеме сборки 4 с нижним червяком (исполнение 1 по расположению червячной пары), с лапами (исполнение 2 по способу крепления): РЧУ-63-10-4-1-2 ГОСТ 13563-68

Редуктор РЧУ-63

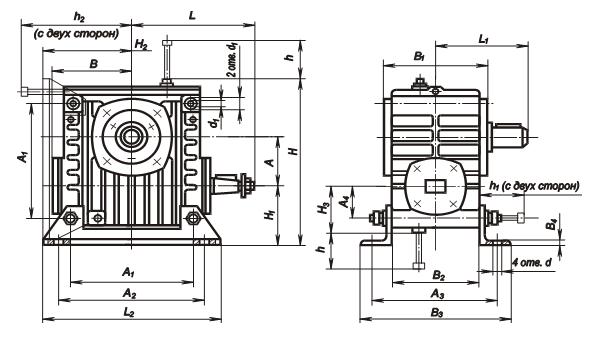

Габаритные и присоединительные размеры редуктора РЧУ-63

Обозначение редукторов	А	А₁	А₂	А₃	А₄	В	В₁	В₂
РЧУ-63	63	150	180	165	42	100	145	125

Обозначение редукторов	B₃	B₄	d	d1	d₂, не менее	H	H₁	Н₂
РЧУ-63	197	5	13	16	10,5	225	82	115

Обоз-начение редукто-ров	Н₃, не более	L	L₁	L₂	h	h₁	h₂	Масса редуктора (без масла) с полым валом без лап, кг, не более
Обоз-начение редукто-ров	Н₃, не более	Предельные отклонения по h16-H16		L₂	не менее			Корпус из алюминиевого сплава	Корпус из чугуна
РЧУ-63	65	150	100	220	155	115	200	10,3	16,7

Обоз-начение редукто-ров	Масса лап, кг, не более	Масса тихоходного вала, кг, не более
		с одним выходным концом	с двумя выходными концами
РЧУ-63	1,1	0,8	1

Примечание: Размеры B₁ и Н₃ – справочные, размеры h, h₁ и h₂ определяют наименьшее расстояние, необходимое для извлечения масломерной иглы

Размеры быстроходного вала редуктора РЧУ-63а

	Обозначение редуктора	d	d₁	d₂	l	l₁	b	t	h
	РЧУ-63а	22	М12x1,25	32	50	38	6	6,6	6

Примечание: резьба метрическая – по ГОСТ 9150-59; поле допуска для болта 8g, для гайки 7Н – по ГОСТ 16093-70.

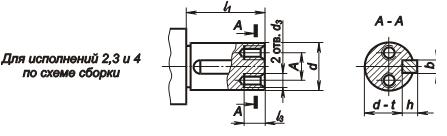

Размеры тихоходного вала редуктора РЧУ-63


Обозначение редуктора	Вал исполнений 2, 3, 4 по схеме сборки					Соединение
	d (пред.откл.по m6)	d₃	l	l₃, не менее	А	Шпоночное по ГОСТ 8788-68 и ГОСТ 10748-68			Шлицевое по ГОСТ 6033-51
						b	h	d - t	Эв. DЧmЧz
РЧУ – 63	25	М6	42	24	-	8	7	21	30 Ч1,5Ч18

Исполнение редукторов РЧУ-63

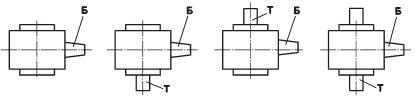

По схеме сборки
Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4

Б - быстроходный вал, Т - тихоходный вал

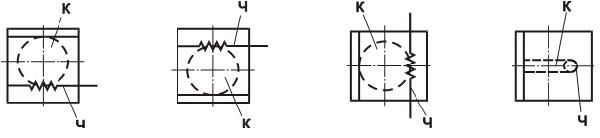

По расположению червячной пары
Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4

Ч - червяе, К - колесо червячное
