Мотор-редукторы МР3-315, 500, 800

цена по запросу

Мотор-редукторы МР3-315, МР3-500, МР3-800: назначение

Мотор-редукторы МР3-315, МР3-500, МР3-800 имеют отношение к мотор-редукторам серии МР, необходимы они для ведения продолжительной работы по ГОСТ 183-74. Данные мотор-редукторы работают как приводы разнообразных аппаратов химической промышленности, которые при этом имеют вид на долгое использование в определенных условиях (время можно обозначить по часам - не менее 40 тысяч).

Мотор-редукторы МР3-315, МР3-500, МР3-800: условия работы

Режим работы для мотор-редукторов МР3-315, МР3-500, МР3-800 может быть непрерывным и реверсивным с некоторыми остановками. Нагрузка для данной группы мотор-редукторов может быть как постоянной, так и переменной, направление может быть в одну сторону или же реверсивным. Предпочтения, в какую сторону вращаться, для тихоходного вала нет. Для температуры окружающей среды также есть некоторые требования - от минус 400 градусов Цельсия до плюс 400. При данных температурах среда также должна быть неагрессивной и при этом содержать непроводящую пыль до 10 мг/м3, относительная влажность может быть до 80 процентов при температуре плюс 200 градусов Цельсия (имеет отношение к мотор-редукторам с закрытым обдуваемым электродвигателями).

Есть подразделения мотор-редукторов, группа, к которой будет относится тот или иной мотор-редуктор МР, зависит от числа ступеней планетарной передачи мотор-редуктора. Есть три группы: одноступенчатые-МР1, двухступенчатые-МР2 и трехступенчатые-МР3. Исполнения у групп мотор-редукторов может быть также разным: Ф1В (исполнение вертикально, выходной вал направлен вниз, конец выходного вала - цилиндрический); Ф2В (исполнение горизонтальное, конец выходного вала - цилиндрический); Ф1П (исполнение вертикальное, выходной вал направлен вниз, конец выходного вала имеет вид фланцевой полумуфты, имеет встроенный зубчатый компенсатор); Щ (исполнение на лапах).

Мотор-редукторы МР3-315, МР3-500: габаритные и присоединительные размеры

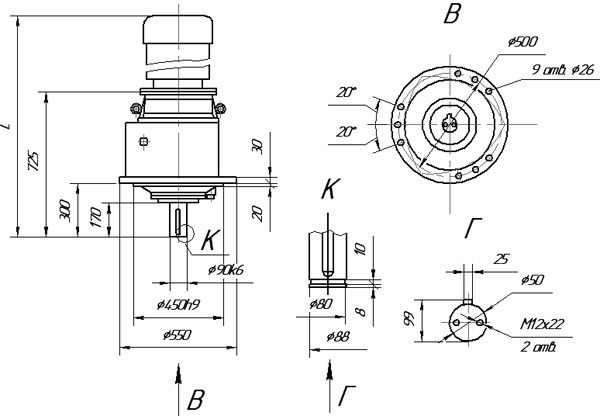

Исполнения Ф1В, Ф2В

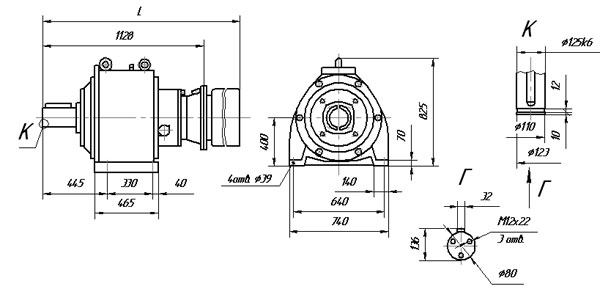

Исполнение Щ

Мотор-редукторы МР3: технические характеристики

Типоразмер Исполнение по монтажу Номинальное передаточное число Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном  валу, Н.м
МР3-315-2033,7-
0,37/0,45		 Ф1В, Ф2В, Щ 2033,7 0,45 4110
МР3-315-338-3/4 338 4 5875
MP3-315-338-3/4
MP3-315-282-3/5 282 5 4510
MP3-315-282-3/5
MP3-315-226-4/6,3 226 6,3 5235
MP3-315-115-5,5/8,5 115 8.5 5540
MP3-315-115-5,5/8,5
MP3-315-115-4/8,5 4030
MP3-315-115-4/8,5
MP3-315-145-5,5/10 145 10 4655
MP3-315-145-5,5/10
MP3-315-115-7,5/12,5 115 12,5 5140
MP3-315-115-7,5/12,5
MP3-315-89-11/16 89 16 5900
MP3-315-89-11/16
MP3-315-73-11/20 73 20 4735
MP3-315-73-11/20

Типоразмер Допускаемая радиальная
нагрузка на
вых-ом валу, Н		 Масса, кг Двигатель L,мм
Редукторной части Мотор-редуктора Тип Мощность, кВт
МР3-315-2033,7
-0,37/0,45		 12 000 350 360 АИР71А6 0,37 957
МР3-315-338
-3/4		 371 A100S4 3,0 1058
MP3-315-338
-3/4		 427 BA100S4 1102
MP3-315-282
-3/5		 371 A100S4 1058
MP3-315-282
-3/5		 427 BA100S4 1102
MP3-315-226
-4/6,3		 380 A100L4 4,0
MP3-315-115
-5,5/8,5		 395 A132S6 5,5 1167
MP3-315-115
-5,5/8,5		 451 BA132S6 1122
MP3-315-115
-4/8,5		 366 АИРМ112МВ6 4,0 1082
MP3-315-115
-4/8,5		 406 АИМ112МВ6 1147
MP3-315-145
-5,5/10		 395 А112М4 5,5 1137
MP3-315-145
-5,5/10		 451 ВА132SA4 1122
MP3-315-115
-7,5/12,5		 402 A132S4 7,5 1167
MP3-315-115
-7,5/12,5		 457 BA132S4 1122
MP3-315-89
-11/16		 410 A132M4 11 1187
MP3-315-89
-11/16		 470 BA132M4 1160
MP3-315-73
-11/20		 410 A132M4 1187
MP3-315-73
-11/20		 470 BA132M4 1160

Мотор-редукторы МР3-500: габаритные и присоединительные размеры

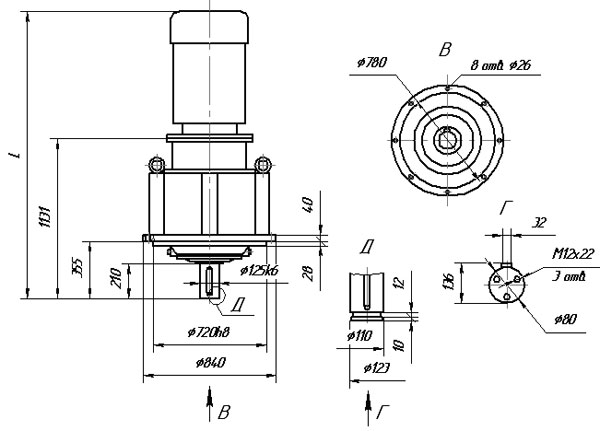

Исполнения Ф1В

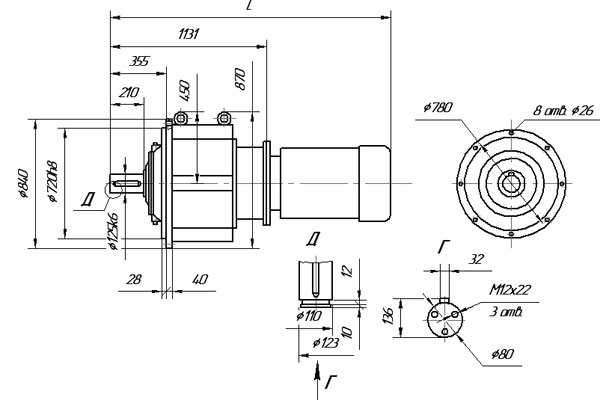

Исполнение Ф2В

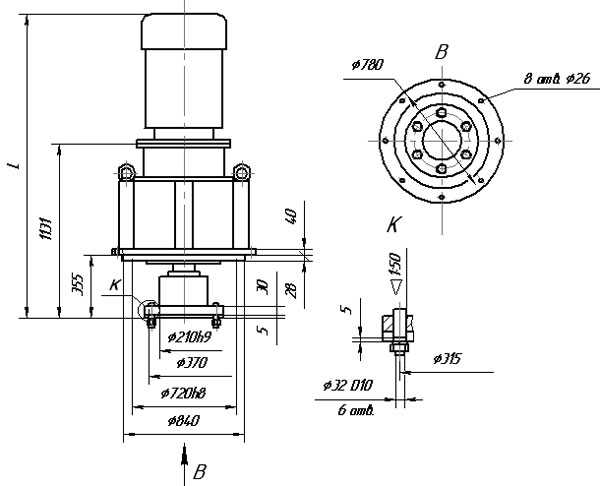

Исполнение Ф1П

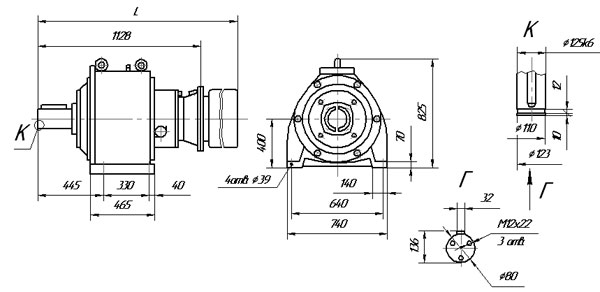

Исполнение Щ

Мотор-редукторы МР3: технические характеристики

Типоразмер Исполнение по монтажу Номинальное передаточное число Номинальная
частота  вращения
выходного вала, об/мин		 Номинальный
крутящий момент
на выходном валу, Н.м		 Допускаемая радиальная
нагрузка на выходном валу,Н
МР3-500-14-20 Ф1В,
Ф1П		 74,4 20 19985 30000
МР3-500-34-20 17765
МР3-500-23-20
МР3-500-15-20

Ф1В,
Ф2В,
Ф1П,
Щ

 13320
МР3-500-25-20 Ф1В,
Ф1П
МР3-500-45-20 Ф1В,
Ф2В,
Ф1П
МР3-500-16-20 Ф1В,
Ф2В,
Ф1П,
Щ		 8215
МР3-500-26-20
МР3-500-46-20 7550
МР3-500-14-16 Ф1В,
Ф1П		 91,2 16 22500
МР3-500-34-16 22205
МР3-500-23-16
МР3-500-25-16 16650
МР3-500-45-16 Ф1В,
Ф2В,
Ф1П
МР3-500-15-16 Ф1В,
Ф2В,
Ф1П,
Щ
МР3-500-16-16 10270
МР3-500-26-16
МР3-500-46-16 9435
МР3-500-14-12,5 Ф1В,
Ф1П		 118,4 12,5 22500
МР3-500-25-12,5 21315
МР3-500-45-12,5 Ф1В,
Ф2В,
Ф1П
МР3-500-16-12,5 Ф1В,
Ф2В,
Ф1П,
Щ		 13145
МР3-500-26-12,5
МР3-500-46-12,5 12080
МР3-500-14-10 Ф1В,
Ф1П		 91,2 10 22500
МР3-500-34-10
МР3-500-23-10
МР3-500-15-10 Ф1В,
Ф2В,
Ф1П,
Щ		 16430
МР3-500-25-10 Ф1В,
Ф1П
МР3-500-45-10 Ф1В,
Ф2В,
Ф1П		 15100
МР3-500-16-10 Ф1В,
Ф2В,
Ф1П,
Щ		 13320
МР3-500-26-10
МР3-500-46-10 11545
МР3-500-14-8 Ф1В,
Ф1П		 118,4 8 22500
МР3-500-35-8
МР3-500-45-8
МР3-500-25-8 20540
МР3-500-45-8 Ф1В,
Ф2В,
Ф1П		 118,4 18875 30000
МР3-500-16-8 Ф1В,
Ф2В,
Ф1П,
Щ		 16650
МР3-500-26-8
МР3-500-46-8 14430
МР3-500-14-6,3 Ф1В,
Ф1П		 6,3 22500
МР3-500-35-6,3 22500
МР3-500-45-6,3
МР3-500-25-6,3 21145
МР3-500-45-6,3 Ф1В,
Ф2В,
Ф1П		 18325
МР3-500-16-6,3 Ф1В,
Ф2В,
Ф1П,
Щ		 15505
МР3-500-26-6,3
МР3-500-46-6,3 14100

Типоразмер Масса, кг Двигатель L,мм
Редукторной части Мотор-редуктора Тип Мощность, кВт
МР3-500-14-20 1000 1440 4A200L4 45 1990
МР3-500-34-20 1470 АО2 81-4 40 2010
МР3-500-23-20 1845 ВАО 81-4 2000
МР3-500-15-20 1285 4А180М4 30 1745
МР3-500-25-20 1445 В180М4 1865
МР3-500-45-20 1395 ВАО 72-4 1845
МР3-500-16-20 1245 4А160М4 18,5 1710
МР3-500-26-20 1335 В160М4 1780
МР3-500-46-20 1295 ВАО 62-4 17 1700
МР3-500-14-16 1440 4А200L4 45 1990
МР3-500-34-16 1470 АО2 81-4 40 2010
МР3-500-23-16 1845 ВАО 81-4 2000
МР3-500-25-16 1445 В180М4 30 1865
МР3-500-45-16 1395 ВАО 72-4 1845
МР3-500-15-16 1285 4А180М4 1745
МР3-500-16-16 1245 4А160М4 18,5 1710
МР3-500-26-16 1335 В160М4 1780
МР3-500-46-16 1295 ВАО 62-4 17 1700
МР3-500-14-12,5 1400 4А200М4 37 1950
МР3-500-25-12,5 1445 B180М4 30 1865
МР3-500-45-12,5 1395 ВАО 72-4 1845
МР3-500-16-12,5 1245 4А160М4 18,5 1710
МР3-500-26-12,5 1335 В160М4 1780
МР3-500-46-12,5 1295 ВАО 62-4 17 1700
МР3-500-14-10 1440 4А200L6 30 1950
МР3-500-34-10 1470 АО2 81-6 2010
МР3-500-23-10 1845 ВАО 81-6 2000
МР3-500-15-10 1285 4А180М6 18,5 1745
МР3-500-25-10 1445 В180М6 1865
МР3-500-45-10 1435 ВАО 71-6 17 1895
МР3-500-16-10 1245 4А160М6 15 1710
МР3-500-26-10 1335 В160М6 1780
МР3-500-46-10 1895 ВАО 62-6 13 1700
МР3-500-14-8 1400 4А200М6 22 1950
МР3-500-35-8 1360 АО2 72-6 1890
МР3-500-45-8 1345 ВАО 72-6 1970
МР3-500-25-8 1445 В180М6 18,5 1865
МР3-500-45-8 1000 1435 ВАО 71-6 17 1895
МР3-500-16-8 1245 4А160М6 15 1710
МР3-500-26-8 1335 В160М6 1780
МР3-500-46-8 1895 ВАО 62-6 13 1700
МР3-500-14-6,3 1400 4А200М8 18,5 1950
МР3-500-35-6,3 1360 АО2 72-8 17 1890
МР3-500-45-6,3 1455 ВАО 72-8 1970
МР3-500-25-6,3 1445 В180М8 15 1865
МР3-500-45-6,3 1435 ВАО 71-8 13 1895
МР3-500-16-6,3 1245 4А160М8 11 1710
МР3-500-26-6,3 1335 В160М8 1780
МР3-500-46-6,3 1295 ВАО 62-8 10 1700

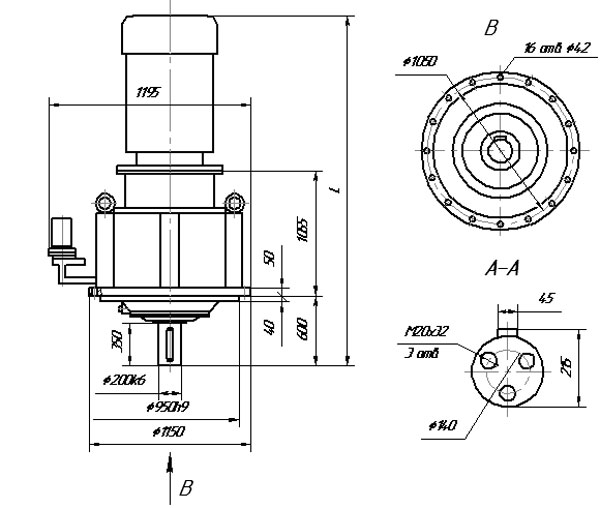

Мотор-редукторы МР3-800, МР3-500: габаритные и присоединительные размеры

Исполнения Ф1В

Мотор-редукторы МР3: технические характеристики

Типоразмер Исполнение по монтажу Номинальное передаточное число Номинальная частота
вращения выходного вала, об/мин		 Номинальный крутящий
момент на выходном
валу, Н.м		 Допускаемая радиальная
нагрузка на выходном
валу, Н
МР3-800-11-32 Ф1В 46,77 32 36635 50 000
МР3-800-11-20 74,4 20 58615
МР3-800-21-20 48850
МР3-800-12-20 39965
МР3-800-22-20
МР3-800-11-16 91,2 16 61060
МР3-800-21-16
МР3-800-12-16 49960
МР3-800-22-16
МР3-800-13-16 30530
МР3-800-23-16
МР3-800-12-12,5 118,4 12,5 63945
МР3-800-22-12,5
МР3-800-13-12,5 39080
МР3-800-23-12,5
МР3-800-12-10 151,2 10 66610
МР3-800-22-10
МР3-800-13-10 48850
МР3-800-23-10
МР3-800-13-8 179,2 8 61060
МР3-800-23-8
МР3-800-13-6,3 151,2 6,3 52160
МР3-800-23-6,3 56390
МР3-800-13-5 179,2 5 65725
МР3-800-23-5 70000
МР3-800-13-4 4 66610
МР3-800-23-4

Типоразмер Масса, кг Двигатель L,мм
Редукторной части Мотор-редуктора Тип Мощность, кВт
МР3-800-11-32 2450 3290 4А280М4 132 2810
МР3-800-11-20 3290 4A280М4 2810
МР3-800-21-20 3420 В280S4 110 2770
МР3-800-12-20 3000 4А250М4 90 2475
МР3-800-22-20 3270 В250М4 2725
МР3-800-11-16 3230 4A280S4 110 2770
МР3-800-21-16 3420 В280S4 2770
МР3-800-12-16 3000 4А250М4 90 2475
МР3-800-22-16 3270 В250М4 2725
МР3-800-13-16 2840 4А225М4 55 2360
МР3-800-23-16 2950 ВАО 82-4 2420
МР3-800-12-12,5 3000 4А250М4 90 2475
МР3-800-22-12,5 3270 В250М4 2725
МР3-800-13-12,5 2840 4А225М4 55 2360
МР3-800-23-12,5 2950 ВАО 82-4 2420
МР3-800-12-10 2960 4A250S4 75 2490
МР3-800-22-10 3200 B250S4 2695
МР3-800-13-10 2840 4А225М4 55 2415
МР3-800-23-10 2950 ВАО 82-4 2475
МР3-800-13-8 2840 4А225М4 2415
МР3-800-23-8 2950 ВАО 82-4 2475
МР3-800-13-6,3 2840 4А225М6 37 2415
МР3-800-23-6,3 2950 ВАО 82-6 40 2475
МР3-800-13-5 2840 4А225М6 37 2415
МР3-800-23-5 2950 ВАО 82-6 40 2475
МР3-800-13-4 2840 4А225М8 30 2415
МР3-800-23-4 2950 ВАО 82-8 2475

Мотор-редукторы МР3-315, МР3-500, МР3-800: условное обозначение

МР-3-500-16-20-Ф1В-У3

    , где
  • МР - тип мотор-редуктора;
  • 3 - количество ступеней;
  • 500 - делительный диаметр наибольшего колеса с внутренним зубом, мм.;
  • 16 - исполнение по двигателю;
  • 20 - число оборотов выходного вала в мин.;
  • Ф1В - исполнение по монтажу (Ф1В - вертикальнное, выходным валом вниз, с цилиндрическим концом выходного вала;
  • Ф2В - горизонтальное, с цилиндрическим концом выходного вала;
  • Щ - на лапах;
  • У3 - климатическое исполнение.
