Мотор-редукторы МР2-315, МР2-500
Мотор-редукторы МР2-315, МР2-500: назначение, сфера применения
Мотор-редукторы МР2-315, МР2-500 относятся к планетарным редукторам одной серии МР2, они необходимы для долгой работы по ГОСТ 183-74. Ведут работу данные мотор-редукторы как приводы разнообразных аппаратов химической промышленности. Мотор-редукторы МР2-315, МР2-500 могут работать достаточно долгое время, можно отметить, что время работы не меньше 40 тысяч часов, однако условия должны быть соответствующие.
Условия работы мотор-редукторов МР2-315, МР2-500
- режим работы мотор-редукторов может быть непрерывным нереверсивным или же реверсивным, но с переиодическими остановками;
- нагрузка для мотор-редукторов может быть постоянной или же переменной, направление различным;
- вал может вращаться в различные стороны, предпочтения при этом нет;
- температура окружающей среды может варьироваться от минус 400 градусов Цельсия до плюс 400;
- к окружающей среде также есть некоторые требования, она должна быть неагрессивной, при этом содержание непроводящей пыли может составлять до 10 мг/м3, к влажности тоже есть определенные требования, она может быть до 80 процентов при температуре плюс 200 градусов Цельсия (имеет отношение к мотор-редукторам с закрытыми обдуваемыми электродвигателями).
Мотор-редукторы МР2-315, МР2-500 подразделяются на одноступенчатые-МР1, двухступенчатые-МР2, трехступенчатые-МР3 мотор-редукторы. Данное подразделение идет зависимо от числа ступеней планетарной передачи. Они имеют следующие исполнения:
- Ф1В (исполнение вертикальное, выходной вал имеет расположение вниз, конец вала цилиндрический);
- Ф2В (горизонтальное исполнение, цилиндрический конец вала имеет расположение вниз);
- Ф1П (вертикальное исполнение, выходной вал направлен вниз, конец его изготтовлен в виде фланцевой полумуфты, есть встроенный зубчатый компенсатор);
- Щ (исполнение на лапах).
Мотор-редуктор МР2-315: габаритные и присоединительные размеры

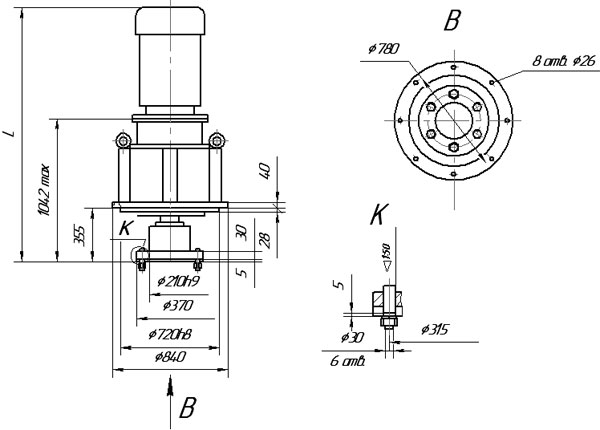

Исполнение Ф1П

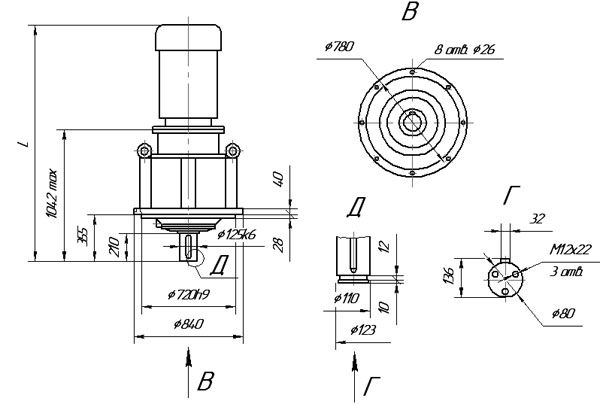

Исполнение Ф1В

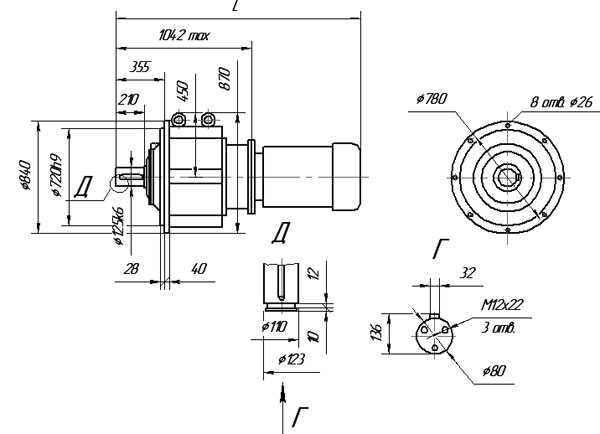

Исполнение Ф2В

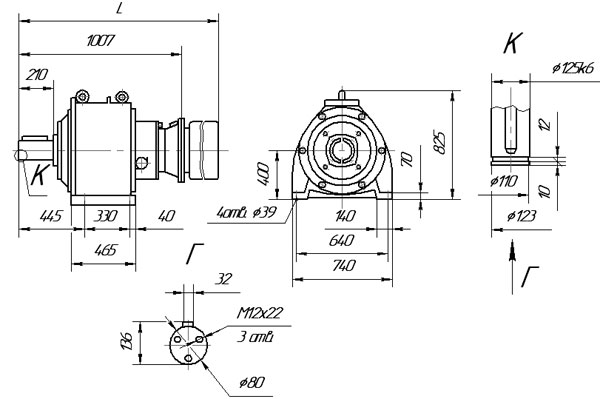

Исполнение Щ
Технические характеристики мотор-редуктора МР2-315
| Типоразмер |
Исполнение по монтажу |
Номинальное передаточное число |
Номинальная частота вращения вых-ого вала, об/мин |
Номинальный крутящий момент на выходном валу, Н.м |
Допускаемая радиальная нагрузка на вых-ом валу, Н |
|
| МР2-315-15-80 |
Ф1В,
Ф2В,
Ф1П,
Щ |
18,6 |
80 |
3440
|
12000
|
|
МР2-315-16-80
|
2120
|
| МР2-315-26-80 |
| МР2-315-46-80 |
1950
|
| МР2-315-15-64 |
22,8
|
64
|
4300
|
| МР2 315-16-64 |
Ф1В,
Ф2В,
Ф1П,
Щ
|
2650
|
|
| МР2 315-26-64 |
| МР2 315-46-64 |
2435
|
| МР2 315-16-50 |
29,6
|
50
|
3390
|
| МР2 315-26-50 |
| МР2 315-46-50 |
3115
|
| МР2 315-15-40 |
22,8
|
40
|
4240
|
| МР2 315-16-40 |
3440
|
| МР2 315-26-40 |
| МР2 315-46-40 |
2980
|
| МР2 315-16-32 |
29,6
|
32
|
4300
|
| МР2 315-26-32 |
| МР2 315-46-32 |
3725
|
| МР2 315-16-25 |
25
|
4035
|
| МР2 315-26-25 |
| МР2 315-46-25 |
3665
|
| МР2-315У-14-80 |
Ф1В,
Ф1П
|
18,6
|
80
|
5160
|
12000
|
| МР2-315У-25-80 |
3440
|
| МР2-315У-34-80 |
4585
|
| МР2-315У-23-80 |
| МР2-315У-14-64 |
22,8
|
64
|
6300
|
| МР2-315У-25-64 |
4300
|
| МР2-315У-34-64 |
5730
|
| МР2-315У-23-64 |
| МР2-315У-14-50 |
29,6
|
50
|
6300
|
| МР2-315У-25-50 |
5500
|
| МР2-315У-14-40 |
22,8
|
40
|
6300
|
| МР2-315У-25-40 |
4240
|
| МР2-315У-34-40 |
6300
|
| МР2-315У-23-40 |
| МР2-315У-14-32 |
29,6
|
32
|
6300
|
| МР2-315У-25-32 |
5300
|
| МР2-315У-35-32 |
6300
|
| МР2-315У-45-32 |
| МР2-315У-14-25 |
25
|
6300
|
| МР2-315У-25-25 |
5500
|
| МР2-315У-35-25 |
6235
|
| МР2-315У-45-25 |
| Типоразмер |
Масса, кг |
Двигатель |
L,мм |
| Редукторной части |
Мотор- редуктора |
Тип |
Мощность, кВт |
| МР2-315-15-80 |
410 |
550 |
4А180М4 |
30 |
1375 |
| МР2-315-16-80 |
510 |
4А160М4 |
18,5 |
1340 |
| МР2-315-26-80 |
600 |
В160М4 |
1410 |
| МР2-315-46-80 |
560 |
ВАО 62-4 |
17 |
1330 |
| МР2-315-15-64 |
550 |
4А180М4 |
30 |
1375 |
| МР2 315-16-64 |
|
510 |
4А160М4 |
18,5 |
1340 |
| МР2 315-26-64 |
600 |
В160М4 |
1410 |
| МР2 315-46-64 |
560 |
ВАО 62-4 |
17 |
1330 |
| МР2 315-16-50 |
510 |
4А160М4 |
18,5 |
1340 |
| МР2 315-26-50 |
600 |
В160М4 |
1410 |
| МР2 315-46-50 |
560 |
ВАО 62-4 |
17 |
1330 |
| МР2 315-15-40 |
550 |
4А180М6 |
18,5 |
1375 |
| МР2 315-16-40 |
510 |
4А160М6 |
15 |
1340 |
| МР2 315-26-40 |
600 |
В160М6 |
1410 |
| МР2 315-46-40 |
560 |
ВАО 62-6 |
13 |
1330 |
| МР2 315-16-32 |
510 |
4А160М6 |
15 |
1340 |
| МР2 315-26-32 |
600 |
В160М6 |
1410 |
| МР2 315-46-32 |
560 |
ВАО 62-6 |
13 |
1330 |
| МР2 315-16-25 |
510 |
4А160М8 |
11 |
1340 |
| МР2 315-26-25 |
600 |
В160М8 |
1410 |
| МР2 315-46-25 |
560 |
ВАО 62-8 |
10 |
1330 |
| МР2-315У-14-80 |
410 |
685 |
4A200L4 |
45 |
1475 |
| МР2-315У-25-80 |
710 |
В180М4 |
30 |
1470 |
| МР2-315У-34-80 |
735 |
АО2 81-4 |
40 |
1495 |
| МР2-315У-23-80 |
840 |
ВАО 81-4 |
1475 |
| МР2-315У-14-64 |
685 |
4A200L4 |
45 |
1475 |
| МР2-315У-25-64 |
710 |
В180М4 |
30 |
1470 |
| МР2-315У-34-64 |
735 |
АО2 81-4 |
40 |
1495 |
| МР2-315У-23-64 |
840 |
ВАО 81-4 |
1475 |
| МР2-315У-14-50 |
645 |
4А200М4 |
37 |
1435 |
| МР2-315У-25-50 |
710 |
В180М4 |
30 |
1470 |
| МР2-315У-14-40 |
685 |
4A200L6 |
30 |
1475 |
| МР2-315У-25-40 |
710 |
В180М6 |
18,5 |
1470 |
| МР2-315У-34-40 |
735 |
АО2 81-6 |
30 |
1495 |
| МР2-315У-23-40 |
840 |
ВАО 81-6 |
1475 |
| МР2-315У-14-32 |
645 |
4А200М6 |
22 |
1435 |
| МР2-315У-25-32 |
710 |
В180М6 |
18,5 |
1470 |
| МР2-315У-35-32 |
610 |
АО2 72-6 |
22 |
1355 |
| МР2-315У-45-32 |
670 |
ВАО 72-6 |
1445 |
| МР2-315У-14-25 |
645 |
4А200М8 |
18,5 |
1435 |
| МР2-315У-25-25 |
710 |
В180М8 |
15 |
1470 |
| МР2-315У-35-25 |
610 |
АО2 72-8 |
17 |
1365 |
| МР2-315У-45-25 |
670 |
ВАО 72-8 |
1445 |
Мотор-редуктор МР2-500: габаритные и присоединительные размеры

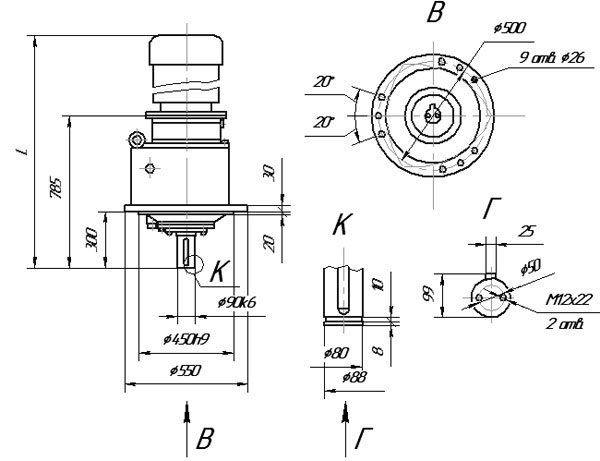

Исполнение Ф1В

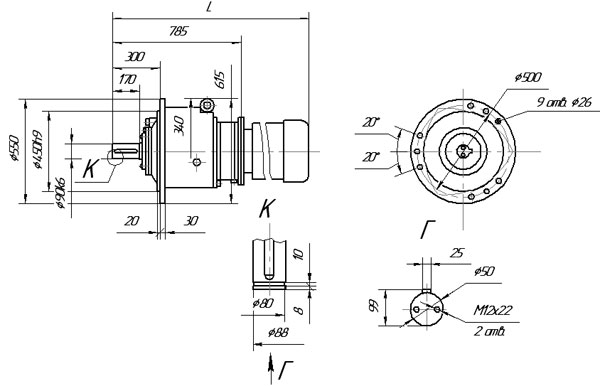

Исполнение Ф2В

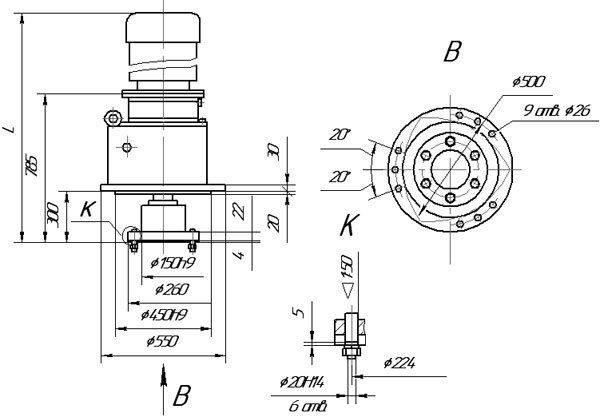

Исполнение Ф1П

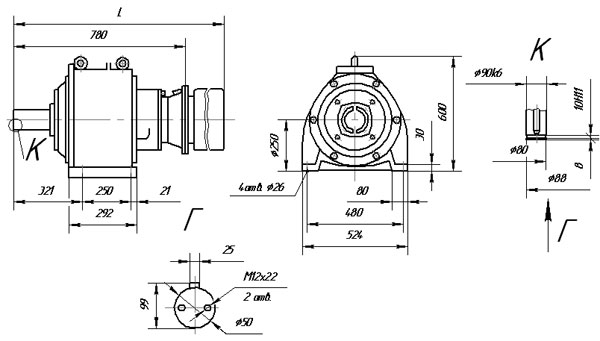

Исполнение Щ
Технические характеристики мотор-редуктора МР2-500
| Типоразмер |
Исполнение по монтажу |
Номинальное передаточное число |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Н.м |
Допускаемая радиальная нагрузка на выходном валу, Н |
|
| МР2-500-11-80 |
Ф1В,
Ф1П |
18,6 |
80 |
15125 |
25000 |
| МР2-500-21-80 |
12605 |
| МР2-500-12-80 |
10315 |
| МР2-500-22-80 |
| МР2-500-11-64 |
22,8 |
64 |
15760 |
| МР2-500-21-64 |
| МР2-500-12-64 |
12890 |
| МР2-500-22-64 |
| МР2-500-13-64 |
7880 |
| МР2-500-23-64 |
| МР2-500-12-50 |
29,6 |
50 |
16500 |
| МР2-500-22-50 |
| МР2-500-13-50 |
10085 |
| МР2-500-23-50 |
| МР2-500-15-50 |
Ф1В,
Ф2В,
Щ |
29,6 |
50 |
5500 |
25000 |
| МР2-500-25-50 |
| МР2-500-45-50 |
| МР2-500-12-40 |
Ф1В,
Ф1П |
37,8 |
40 |
17190 |
| MP2-500-22-40 |
| МР2-500-13-40 |
12605 |
| МР2-500-23-40 |
| МР2-500-15-40 |
Щ |
6875 |
| МР2-500-25-40 |
| МР2-500-45-40 |
| МР2 500-13-32 |
Ф1В,
Ф1П |
44,8 |
32 |
15755 |
| МР2 500-23-32 |
| МР2 500-15-32 |
Ф1В,
Ф2В,
Щ |
8595 |
| МР2 500-25-32 |
| МР2 500-45-32 |
| МР2-500-13-25 |
Ф1В,
Ф1П |
37,8 |
25 |
13570 |
| МР2-500-23-25 |
14670 |
| МР2-500-13-20 |
44,8 |
20 |
16960 |
| МР2-500-23-20 |
18000 |
| МР2 500-15-20 |
Щ |
8480 |
| МР2 500-25-20 |
| МР2 500-45-20 |
10085 |
| МР2-500-13-16 |
Ф1В,
Ф1П |
16 |
17190 |
| МР2-500-23-16 |
| МР2-500-15-16 |
Щ |
44,8 |
16 |
8595 |
25000 |
| МР2-500-25-16 |
| МР2-500-45-16 |
9740 |
| Типоразмер |
Масса, кг |
Двигатель |
L,мм |
| Редукторной части |
Мотор- редуктора |
Тип |
Мощность, кВт |
| МР2-500-11-80 |
840 |
1765 |
4A280М4 |
132 |
2115 |
| МР2-500-21-80 |
1895 |
В280S4 |
110 |
2075 |
| МР2-500-12-80 |
1455 |
4А250М4 |
90 |
1780 |
| МР2-500-22-80 |
1755 |
В250М4 |
2030 |
| МР2-500-11-64 |
1725 |
4А280S4 |
110 |
2075 |
| МР2-500-21-64 |
1900 |
B280S4 |
2075 |
| МР2-500-12-64 |
1460 |
4А250М4 |
90 |
1780 |
| МР2-500-22-64 |
1760 |
В250М4 |
2030 |
| МР2-500-13-64 |
1250 |
4А225М4 |
55 |
1665 |
| МР2-500-23-64 |
1405 |
ВАО 82-4 |
1725 |
| МР2-500-12-50 |
1465 |
4А250М4 |
90 |
1780 |
| МР2-500-22-50 |
1765 |
В250М4 |
2030 |
| МР2-500-13-50 |
1265 |
4А225М4 |
55 |
1665 |
| МР2-500-23-50 |
1410 |
ВАО 82-4 |
1725 |
| МР2-500-15-50 |
840 |
1145 |
4А180М4 |
30 |
1635 |
| МР2-500-25-50 |
1270 |
В180М4 |
1695 |
| МР2-500-45-50 |
1305 |
ВАО 72-4 |
1670 |
| МР2-500-12-40 |
1450 |
4A250S4 |
75 |
1795 |
| MP2-500-22-40 |
1715 |
B250S4 |
2000 |
| МР2-500-13-40 |
1275 |
4А225М4 |
55 |
1720 |
| МР2-500-23-40 |
1445 |
ВАО 82-4 |
1780 |
| МР2-500-15-40 |
1190 |
4А180М4 |
30 |
1635 |
| МР2-500-25-40 |
1315 |
В180М4 |
1695 |
| МР2-500-45-40 |
1305 |
ВАО 72-4 |
1670 |
| МР2 500-13-32 |
1280 |
4А225М4 |
55 |
1720 |
| МР2 500-23-32 |
1450 |
ВАО 82-4 |
1780 |
| МР2 500-15-32 |
1145 |
4А180М4 |
30 |
1635 |
| МР2 500-25-32 |
1270 |
В180М4 |
1695 |
| МР2 500-45-32 |
1305 |
ВАО 72-4 |
|
1670 |
| МР2-500-13-25 |
1285 |
4А225М6 |
37 |
1720 |
| МР2-500-23-25 |
1455 |
ВАО 82-6 |
40 |
1780 |
| МР2-500-13-20 |
1290 |
4А225М6 |
37 |
1720 |
| МР2-500-23-20 |
1450 |
ВАО 82-6 |
40 |
1780 |
| МР2 500-15-20 |
1190 |
4А180М6 |
18,5 |
1635 |
| МР2 500-25-20 |
1315 |
В180М6 |
1695 |
| МР2 500-45-20 |
1305 |
ВАО 72-6 |
22 |
1670 |
| МР2-500-13-16 |
1290 |
4А225М8 |
30 |
1720 |
| МР2-500-23-16 |
1450 |
ВАО 82-8 |
1780 |
| МР2-500-15-16 |
840 |
1190 |
4А180М8 |
15 |
1635 |
| МР2-500-25-16 |
1315 |
В180М8 |
1695 |
| МР2-500-45-16 |
1305 |
ВАО 72-8 |
17 |
1670 |
Мотор-редукторы МР2: условное обозначение
редуктор МР-2-315-16-64-Ф1В-У3, где
МР - тип мотор-редуктора;
2 - количество ступеней;
315 - делительный диаметр наибольшего колеса с внутренним зубом, мм.;
16 - исполнение по двигателю;
64 - число оборотов выходного вала в мин.;
Ф1В - исполнение по монтажу (Ф1В - вертикальнное, выходным валом вниз, с цилиндрическим концом выходного вала;
Ф2В - горизонтальное, с цилиндрическим концом выходного вала;
Щ - на лапах;
У3 - климатическое исполнение.
|
|
