Редуктор Ц2У-400К

цена по запросу

Редуктор Ц2У-400К - это цилиндрический двухступенчатый редуктор, который относится к продукции сам/bого высокого качества, предлагаемой нашей компанией.

Редуктор Ц2У-400К: технические характеристики

Номинальное передаточное отношение для данного редуктора имеет значения: 8; 10; 12,5; 16; 20; 31,5; 40; 50. Относительно продолжительности включения значения могут быть 15%, 25% и 40%. Номинальный крутящий момент на тихоходном валу может колебаться от минимальных значений: 15900, 14600 и 14600 Н•м до максимальных: 18300, 17700, 17500 Н•м. Номинальная передаточная мощность также имеет минимальные и максимальные значения: от 53 кВт или 46 кВт до 229, 220 и 222,5 кВт. Отметим еще такой показатель, как допускаемая радиальная консольная нагрузка, которая прилагается в середине посадочной части тихоходного вала, это значение составляет 50000, а для быстроходного этот показатель имеет минимум 3150, а максимум 7100. Масса редуктора мажет составлять максимум 870 кг.

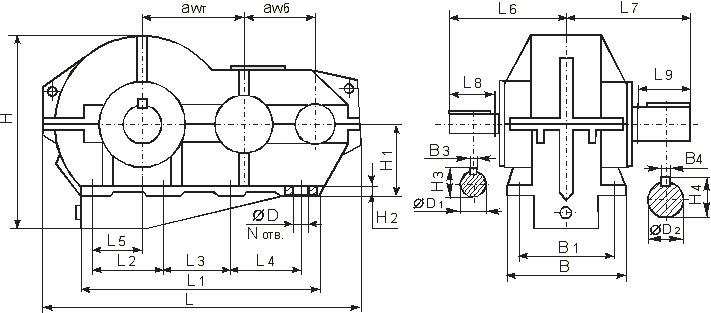

Редуктор Ц2У-400К: габаритные и присоединительные размеры

awб	awт	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	N отв.	B	B1	B3	B4
250	40	1270	830	215	215	215	155	380	500	140	250	8	420	360	18	36

ØD	ØD1	ØD2	H	H1	H2	H3	H4
26	60k6	140m6	800	320	35	64	148

Редуктор Ц2У-400К: основные технические характеристики

Номинальное передаточное отношение		8; 10; 12,5; 16; 20; 31,5; 40; 50
Продолжительность включения (ПВ, %)		15	25	40
Номинальный крутящий момент на тихоходном валу, Н·м, min / max		15900/18300	14600/17700	14600/17500
Номинальная передаваемая мощность, кВт, max / min		229/53	220/46	222,5/46
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала	тихоходного, min / max	50000 /50000
	быстроходного, min / max	3150 / 7100
Масса, кг, не более		870

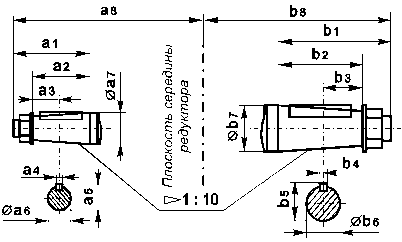

Редуктор Ц2У-400К: присоединительные размеры выходных валов

a1	a2	a3	a4	a5	Øa6	Øa7	a8	b1	b2	b3	b4	b5	Øb6	Øb7	b8
140	105	52,5	16	58,75	54,75	60	380	250	200	100	32	137	130	140	500

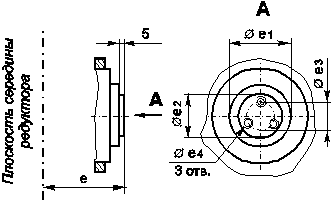

Редуктор Ц2У-400К: присоединительные размеры тихоходного вала для присоединения командоаппарата

e	Øe1	Øe2	Øe3	Øe4
240	140h10	75h9	55	M8-7H

Редуктор Ц2У-400К: присоединительные размеры тихоходного вала в виде части зубчатой муфты

f	Øf1	Øf2	Øf3	f4	f5	f6	m	z
275270	150F8	180	336	65	40	15	8	40
275270	170F8	200	348	68	40	12	6	56

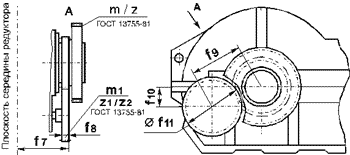

Редуктор Ц2У-400К:рисоединительные размеры тихоходного вала в виде зубчатой полумуфты с паразитной шестерней

m	z	m1	z1	z2	f7	f8	f9	f10	øf
8	40	4	69	69	245	15	276	50	248
6	56
