Мотор-редуктор 3мп-25

цена по запросу

Назначение мотор-редуктора 3мп-25

Мотор-редуктор 3мп-25 относится к редукторам планетарным, которые предназначены для того, чтобы производить снижение частоты вращения, а также передачи крутящего момента механизмам общемашиностроительного назначения, при этом исключениями являются механизмы для подъема груза.

Применение мотор-редуктора 3мп-25

Мотор-редуктор 3мп-25 необходим для использования в буровых установках, которые имеют своим предназначением бурение на воду, кроме того данный мотор-редуктор применяется в конвейерах шнековых, ленточных, а также других установках промышленного назначения.

Мотор-редуктор 3мп-25: основные технические характеристики

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Нм	Марка эл. дв.	Мощность эл.дв., кВт	Допускаемая радиально-консольная нагрузка на вых.валу, Н	КПД редукторной части, %	Вес, кг
трехступенчатые
3,55	90	56А4	0,12	800	95	9
4,4	90	56А4	0,12
5,6	90	56А4	0,12
7,1	81	56А4	0,12
9	81	56А4	0,12
12,5	81	56А4	0,12
16	70	56А4	0,12
двухступенчатые
18	62	56А4	0,12	750	96	7
22,4	74	56В4	0,18
28	83	63А4	0,25
35,5	66	63А4	0,25
45	77	63В4	0,37
56	61	63В4	0,37
71	72	63В2	0,55
90	57	63В2	0,55
одноступенчатые
112	64	80А6	0,75	600	97	8
140	73	80А4	1,1
180	78	80В4	1,5
224	63	80А2	1,5
280	73	80В2	2,2

Мотор-редуктор 3МП-25: габаритные и присоединительные размеры

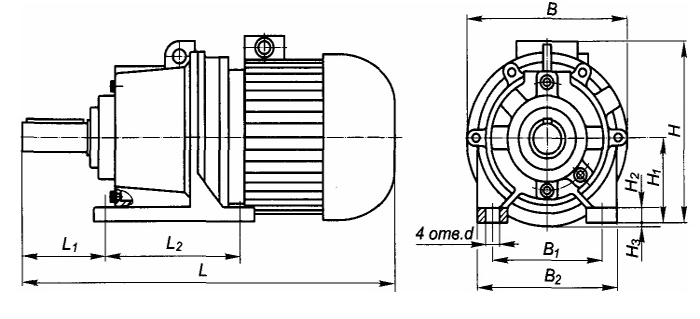

на лапах

Обозначение	Частота вращения вых вала об/мин	L	B	H	L1	L2	B1	B2	H1	H2	H3	d
		не более
ЗМП-25	3,55... 16	397	150	160	63	110	120	150	80	12	20	12
	18.. .90	417	160	171
	11 2... 280	478	200	205

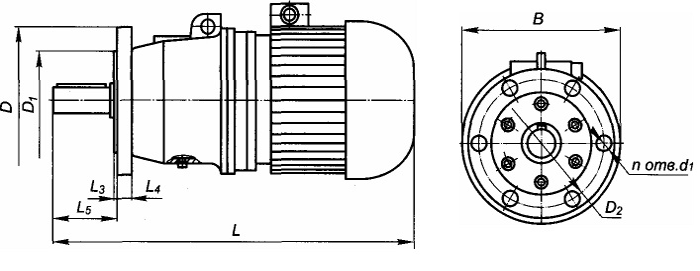

фланцевое исполнение

Обозначение	Частота вращения вых вала об/мин	L	B	L3	L4	L5	D	di	D2	d1	n
		не более
ЗМП-25	3,55.. .16	397	150	4	10	50	155	110	130	12	4
	18.. .90	417	160
	11 2... 280	478	200
