Редуктор Ц2У-315К

цена по запросу

Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серии Ц2У-315К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения:

- нагрузка постоянная и переменная, одного направления и реверсивная;

- работа в повторно-кратковременном режиме;

- вращение валов в любую сторону, частота вращения входного вала до 1500 об/мин;

- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

- климатические исполнения — У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150 — 69.

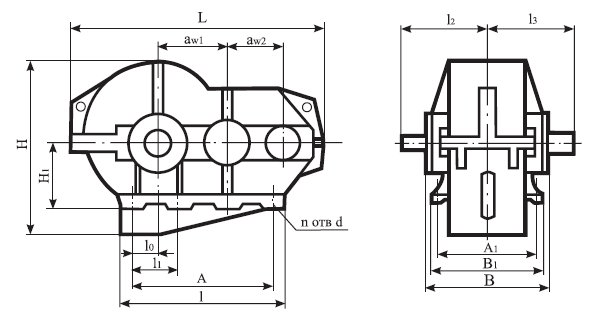

Тип	a_w1	a_w2	L	l	l₀	l₁	l₂	l₃	A	A₁	B	B₁	H	H₁	n	d
Ц2У-315К	315	200	1030	620	95	240	300	420	480	290	366	340	633	300	6	26

Размеры конца выходного вала в виде зубчатой муфты.

Тип	m	z	D	d F8	d₁	B	b	k	L
Ц2У-315К	6	40	252	110	130	60	30	25	245*
Ц2У-315К	4	56	232	120	162	50	35	32,5	237,5

* для варианта зубчатой полумуфты без паразитной шестерни — 250 мм.

Размеры концов входного и выходного вала: цилиндрического

Тип	d	t	b	l
входного вала
Ц2У-315К	50k6	53,5	14	110
выходного вала
Ц2У-315К	110m6	116	28	210

конического

Тип	d	d₁	l	l₁	t	b	L
входного вала
Ц2У-315К	45,9	110	82	48,9	12	1300
выходного вала
Ц2У-315К	110m6	101,75	210	165	106,75	25	420

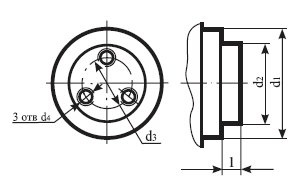

Конец выходного вала для подключения приборов и автоматики

Тип	d₁h10	d₂	d₃	d₄	L
Ц2У-315К	130	60	30	25	245*

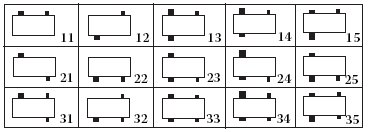

Варианты сборки:

Технические характеристики:

Тип			Ц2У-315К
Передаточное число			8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Режим нагружения			ПВ-15%	ПВ-25%	ПВ-40%
Номинальный крутящий момент на выходном валу, Нм		min	8 600	7 600	7 600
		max	11 200	9 200	9 200
Номинальная передаваемая мощность, кВт		min	27	24	24
		max	190	175	169
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н	Выходного	min	11 200
		max	22 400
	Входного	min	2 000
		max	4 000
Масса, кг, не более			460

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА В ЗАКАЗЕ:

Редуктор Ц2У-315КМ-25-12Квх-Мп-У3,

Ц - редуктор цилиндрический;
2 - двухступенчатый;
У - горизонтальный узкий;
К - с межосевым расстоянием тихоходной ступени 400 мм, картерный;
М - модифицированный;
25 - с номинальным передаточным отношением 25;
12 - с вариантом сборки 12;
Квх - с коническим концом быстроходного вала;
М - с концом тихоходного вала в виде зубчатой полумуфты М;
У - с климатическим исполнением У;
3 - с категорией размещения 3.
