Мотор-редуктор 3мп-80

цена по запросу

Назначение

Мотор - редукторы планетарные предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Применение мотор-редуктора 3МП-63

Используются в конвейерах шнековых, ленточных, а также других установках промышленного назначения.

Основные технические характеристики мотор-редуктора 3МП-80

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Нм	Марка эл. дв.	Мощность эл.дв., кВт	Допускаемая радиально-консольная нагрузка на вых.валу, Н	КПД редукторной части, %	Вес, кг
трехступенчатые
3,55	1975	90LA8	0,75	11000	96	150
3,55	1450	80В8	0,55
4,4	1593	90LA8	0,75
4,4	1168	80В8	0,55
5,6	1836	80В6	1,1
5,6	1252	80А6	0,75
7,1	1975	80В4	1,5
7,1	1450	80А4	1,1
9	2285	90L4	2,2
9	1558	80В4	1,5
12,5	2244	90L2	3
12,5	1645	80В2	2,2
16	1752	90L2	3
16	1285	80В2	2,2
двухступенчатые
18	2077	132S8	4	11000	97	170
18	1558	112МВ8	3
22,4	2295	132S6	5,5
22,4	1669	112МВ6	4
28	1836	132S6	5,5
28	1335	112МВ6	4
35,5	1975	132S4	7,5
35,5	1450	112L4	5,5
45	2285	132М4	11
45	1558	132S4	7,5
56	1836	132М4	11
56	1252	132S4	7,5
71	1975	160S2	15
71	1450	132М2	11
90	1558	160S2	15
90	1142	132М2	11
одноступенчатые
112	1836	180М6	22	7500	98	200
112	1544	180S6	18,5
140	2000	200L6	30
140	1470	200М6	22
180	1920	200М4	37
180	1555	180М4	30
224	1875	225М4	45
224	1541	200М4	37
280	1518	200L4	45

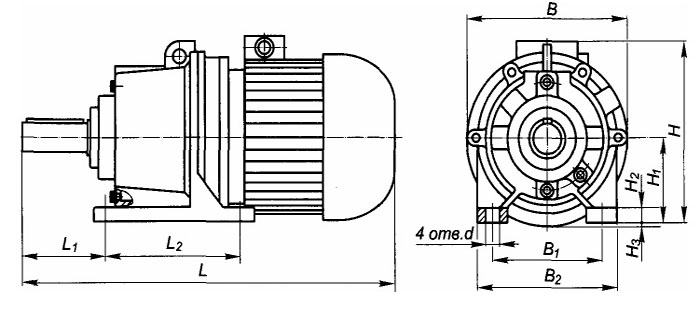

Габаритные и присоединительные размеры мотор-редуктора 3МП-80

на лапах

Мотор-редуктор 3МП-80

Обозначение	Частота вращения вых вала об/мин	L	B	H	L1	L2	B1	B2	H1	H2	H3	d
		не более
ЗМП-80	3,55.. .16	810	380	400	175	325	320	380	200	40	75	35
	18.. .90	915	380	420
	112. ..280	1240	550	510

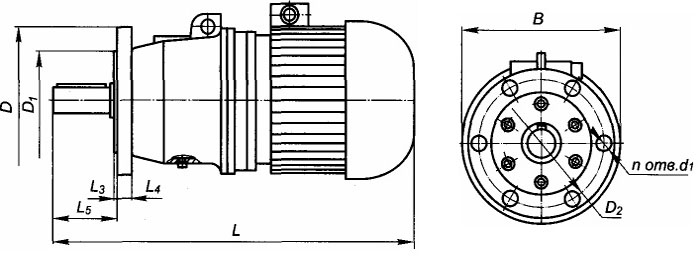

фланцевое исполнение

Мотор-редуктор 3МП-80

Обозначение	Частота вращения вых вала об/мин	L	B	L3	L4	L5	D	di	D2	d1	n
		не более
ЗМП-80	3,55.. .16	810	400	10	22	152	400	320	350	22	6
	18.. .90	915	400
	11 2... 280	1240	550
