Мотор-редуктор 3мп-63

цена по запросу

Назначение мотор-редуктора 3мп-63:

Мотор - редукторы планетарные предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Применение мотор-редуктора

Используются в буровых установках предназначенных для бурения на воду, в конвейерах шнековых, ленточных, а также других установках промышленного назначения.

Технические характеристики мотор-редуктора 3МП-63:

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Нм	Марка эл. дв.	Мощность эл.дв., кВт	Допускаемая радиально-консольная нагрузка на вых.валу, Н	КПД редукторной части, %	Вес, кг
трехступенчатые
3,55	944	80А8	0,37	8500	95	70
3,55	1403	80В8	0,55
4,4	762	80А8	0,37
4,4	1132	80В8	0,55
5,6	890	71В6	0,55
5,6	1213	80А6	0,75
7,1	957	71В4	0,75
7,1	1403	80А4	1,1
9	1107	80А4	1,1
9	1510	80В4	1,5
12,5	1087	80В4	1,5
12,5	1594	90L4	2,2
16	849	80А2	1,5
16	1246	80В2	2,2
двухступенчатые
18	1131	112МА8	2,2	8000	96	85
18	1542	112МВ8	3
22,4	1239	112М6	3
22,4	1652	112МВ6	4
28	991	112М6	3
28	1322	112МВ6	4
35,5	1043	100L4	4
35,5	1434	112М4	5,5
45	1131	112L4	5,5
45	1542	132S4	7,5
56	909	112L4	5,5
56	1239	132S4	7,5
71	977	112М2	7,5
71	1434	132М2	11
90	771	112М2	7,5
90	1131	132М2	11
одноступенчатые
112	1265	160М6	15	5300	97	90
112	1561	180S6	18,5
140	1012	160М6	15
140	1248	180S6	18,5
180	1155	180S4	22
180	1575	180М4	30
224	1265	180М4	30
224	1561	200М4	37
280	1012	180М4	30
280	1248	200М4	37

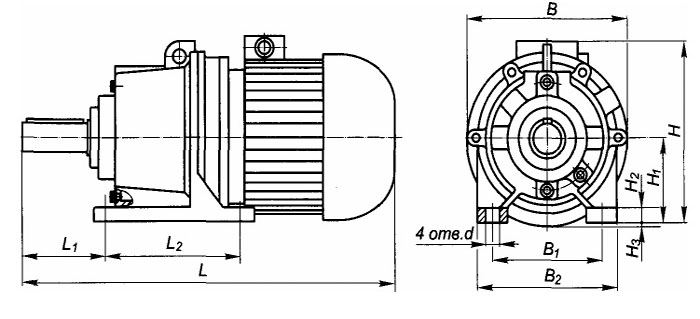

Габаритные и присоединительные размеры мотор-редуктора 3МП-63

на лапах

Мотор-редуктор 3мп-63

Обозначение	Частота вращения вых вала об/мин	L	B	H	L1	L2	B1	B2	H1	H2	H3	d
		не более
ЗМП-63	3,55... 16	652	350	345	147	230	260	325	160	32		24
	18.. .90	741	350	345
	112.. .280	960	400	440

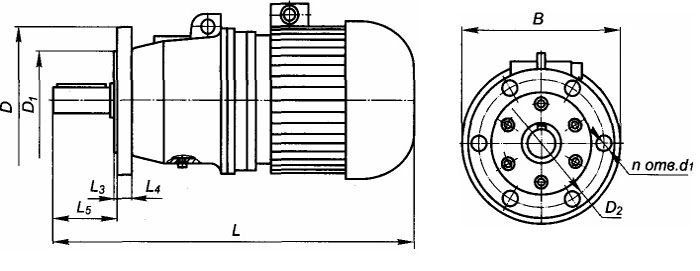

фланцевое исполнение

Обозначение	Частота вращения вых вала об/мин	L	B	L3	L4	L5	D	di	D2	d1	n
		не более
ЗМП-63	3,55.. .16	652	350	8	20	124	300	230	265	19	6
	18.. .90	741	350
	112.. .280	960	400
